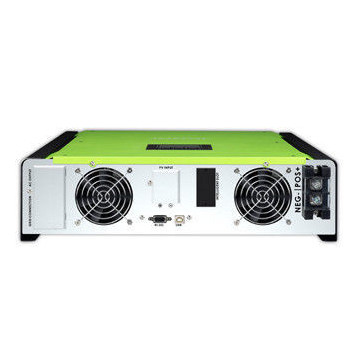

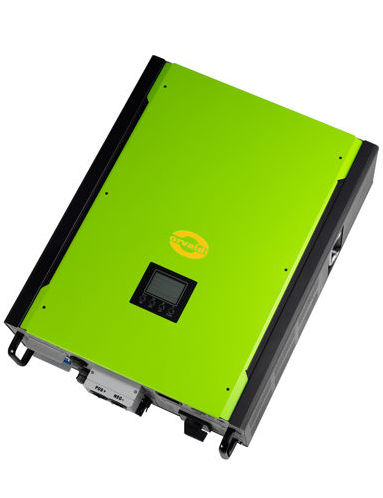

ORVALDI Infini Solar 3/5/10kW Hybrid Grid on/off and backup

Seria: Inverter PV - عاكس للأجهزة الكهروضوئية

 هذا الجهازعبارة عن محول هجين يجمع بين النظام الشمسي وأداة التيار المتردد ومصدر طاقة البطارية لتوفير الطاقة المستمرة. إنها مناسبة للمناطق النائية حيث تكون تكلفة الأداة عالية جدًا أو تستخدم في حالات الطوارئ عندما تكون الأداة غير مستقرة

الشركة المنتجة: ORVALDI
كود المنتج: HINV-3kW, HINV-5kW, HINV-10kW
ORVALDI Infini Solar 3/5/10kW Hybrid Grid on/off and backup
ORVALDI Infini Solar 3/5/10kW Hybrid Grid on/off and backup
ORVALDI Infini Solar 3/5/10kW Hybrid Grid on/off and backup
ORVALDI Infini Solar 3/5/10kW Hybrid Grid on/off and backup
ORVALDI Infini Solar 3/5/10kW Hybrid Grid on/off and backup
ORVALDI Infini Solar 3/5/10kW Hybrid Grid on/off and backup
ORVALDI Infini Solar 3/5/10kW Hybrid Grid on/off and backup

خصائص المنتج:

  • ينتج موجات جيبية نقية
  • استهلاك ذاتي و تغذية الشبكة الرئيسية
  • يمكن برمجة أولوية امداد الطاقة للبطارية،الشبكة أو أجهزة نظام الكهروضوئي
  • امكانية تعديل التيار لشحن البطارية  ليناسب انواع مختلفة من البطاريات
  • امكانية برمجة اوضاع تشغيل مختلفة: مرتبط بالشبكة، خارج الشبكة و مرتبط بالشبكة مع مصدر احتياطي.
  •   يوجد فيه مؤقت لمختلف أوضاع التشغيل و الاغلاق
  • RS-232, Modbus and SNMP انواع الاتصالات المختلفة مثل اليو اس بي و
  • برنامج لمراقبة التحكم و شاشة العرض في الرمن الحقيقي
  • عملية متوازية لحتى 6 وحدات ل10 كيلو واط



قائمة التطبيقات:

 انها مناسبة للمناطق النائية حيث تكون تكلفة مهمة توصيل الكهرباء عالية جدا او عند استخدام ضروري في حالة عدم ثبات التوصيل



البيانات التقنية:

Model InfiniSolar Plus 3KW InfiniSolar Plus 5KW InfiniSolar 3P 10KW
PHASE 1-phase in/1-phase out 3-phase in/3-phase out
Max. PV INPUT POWER 4500W 10000W 14850W
Rated Output Power 3000W 5000W 10000W
Maximum Charging Power 1200 W 4800 W 9600 W
PV INPUT (DC)
Nominal DC Voltage/Max. DC Voltage 360 VDC/500 VDC 720 VDC/900 VDC 720 VDC/900 VDC
Start-up Voltage/Initial Feeding Voltage 116 VDC/150 VDC 225 VDC/250 VDC 320 VDC/350 VDC
MPP Voltage Range 250 VDC~450 VDC 250 VDC~850 VDC 400 VDC~800 VDC
Number of MPP Trackers/
Maximum Input Current
1/1x18A 2/2x10A 2/2x18.6A
GRID OUTPUT (AC)
Nominal Output Voltage 208/220/230/240 VAC 230 VAC (P-N)/
400 VAC (P-P)
Output Voltage Range 184 -265 VAC* 184 - 265 VAC* per phase
Nominal Output Current 13A 21A 14.5A per phase
Power Factor >0.99
EFFICIENCY
Maximum Conversion Efficiency (DC/AC) 96%
European Efficiency@Vnominal 95%
AC INPUT
AC start-up Voltage/
Auto Restart Voltage
120-140 VAC/180 VAC 120-140 VAC per phase/
180 VAC per phase
Acceptable Input Voltage Range 170-280 VAC 170-280 VAC per phase
Max. AC Input Current 30A 40A
PV INPUT (DC)
Max. DC Voltage 500 VDC 900 VDC 900 VDC
MPP Voltage Range 250 VDC~450 VDC 250 VDC~850 VDC 400 VDC~800 VDC
Number of MPP Trackers/Max. Input Current 1/1x18A 2/2x10A 2/2x18.6A
BATTERY Mode Output (AC)
Nominal Output Voltage 202/208/220/230/240 VAC 202/208/220/230/240 VAC 230 VAC (P-N)/400 VAC (P-P)
Output Waveform Pure Sinewave
Efficiency (DC to AC) 93% 91%
PV INPUT (DC)
Nominal DC Voltage/Max. DC Voltage 360 VDC/500 VDC 720 VDC/900 VDC 720 VDC/ 900 VDC
Start-up Voltage/Initial Feeding Voltage 116 VDC/ 150 VDC 225 VDC/ 250 VDC 320 VDC/ 350 VDC
MPP Voltage Range 250 VDC~450 VDC 250 VDC~ 850 VDC 400 VDC~800 VDC
Number of MPP Trackers/Max. Input Current 1/1x18A 2/2x10A 2/2x18.6A
GRID OUTOUT (AC)
Nominal Output Voltage 202/208/220/230/240 VAC 202/208/220/230/240 VAC 230 VAC (P-N)/
400 VAC (P-P)
Output Voltage Range 184-264.5 VAC* 184-264.5 VAC* per phase
Nominal Output Current 13A 21A 14.5A per phase
AC INPUT
AC Start-up Voltage/Auto Restart Voltage 120-140 VAC/180 VAC 120-140 VAC per phase/ 180 VAC per phase
Acceptable Input Voltage Range 170-280 VAC 170-280 VAC per phase
Max. AC Input Current 30A 40A
BATTERY MODE OUTPUT (AC)
Nominal Output Voltage 202/208/220/230/240 VAC 202/208/220/230/240 VAC 230 VAC (P-N)/
400 VAC(P-P)
Efficiency (DC to AC) 93% 91%
BATTERY& CHARGER
Nominal DC Voltage 48 VDC
Max. Charging Current Default 25A, 5A-25A
(Adjustable)
Default 60A, 5A-100A (Adjustable) Default 60A, 10A-200A (Adjustable)
PHYSICAL
Dimension, D x W x H (mm) 107 x 438 x 480 204.2 x 460x 600 167.5 x 500 x 622
Net weight (kgs) 15.5 45
INTERFACE
Communication Port RS-232/USB RS-232/USB and CAN Interface
Intelligent Slot Optional SNMP, Modbus and AS-400 cards available
ENVIRONMENT
Humidity 0~90% RH (Non-condensing)
Operating Temperature 0 to 40 °C -10 to 55 °C
Altitude 0-1000 m**
*These figures may vary depending on different AC voltage and country requirements.
**Power derating 1% every 100m when altitude is over 1000m.
Product specifications are subject to change without further notice.
